氧化鋯氧量分析儀的工作原�

氧化鋯氧量分析儀的工作原�

來源�本站 �(diǎn)擊: �(fā)布時間:2021-06-25 17:58:38

自然界的氧化�(ZrO2)礦物原料,主要有斜鋯石和鋯英�。鋯英石系火成巖深層礦物,顏色有淡黃、棕黃、黃綠等,比�4.6-4.7,硬�7.5,具有強烈的金屬光澤。純的氧化鋯是一種高�(jí)耐火原料,其熔融溫度約為2900��

純凈的氧化鋯是白色固體,含有雜質�(shí)�(huì)顯現灰色或淡黃色,添加顯色劑還可顯示各種其它顏色。純氧化鋯的分子量為123.22,理論密度是5.89g/cm3,熔�(diǎn)�2715�。氧化鋯有三種晶體形�(tài)�?jiǎn)�?、四�、立方晶�。常溫下氧化鋯只以單斜相出現,加熱到1100℃左右轉�?yōu)樗姆�?,加熱到更高溫度?huì)�(zhuǎn)化為立方�。由于在單斜相向四方相轉變的�(shí)候會�(chǎn)生較大的體積變化,冷卻的�(shí)候又�(huì)向相反的方向�(fā)生較大的體積變化,容易造成�(chǎn)品的開裂,限制了純氧化鋯在高溫領域的�(yīng)�。但是添加穩定劑以后,四方相可以在常溫下�(wěn)�,因此在加熱以后不會�(fā)生體積的突變,大大拓展了氧化鋯的�(yīng)用范��

由于氧化鋯材料具有高硬度,高�(qiáng)�,高韌性,極高的耐磨性及耐化�(xué)腐蝕性等等優良的物化性能,氧化鋯已經在陶�、耐火材料、機�、電�、光�(xué)、航空航�、生�、化�(xué)等等各種�(lǐng)域獲得廣泛的�(yīng)��

1989年能斯特(Nernst)發�(xiàn)�(wěn)定氧化鋯在高溫下呈現的離子導電現�。從此氧化鋯成為研究和開�(fā)�(yīng)用最普遍的一種固體電解質,它已在高溫技�(shù),特別是高溫�(cè)試技�(shù)上得到廣泛應�。由于氧探頭與現有測氧儀�(如磁氧分析器、電化學式氧量計、氣象色譜儀�)相比,具有結�(gòu)�(jiǎn)單,響應�(shí)間短(0.1s�0.2s),測量范圍寬(從ppm到百分含�),使用溫度高(600℃~1200�),運行可�,安裝方�,維�(hù)量小等優�(diǎn),因此在冶金、化�、電力、陶�、汽�、環保等工業部門得到廣泛的應用�

氧化鋯氧探頭的測氧原�

氧化鋯的�(dǎo)電機理:電解�(zhì)溶液靠離子導�,具有離子導電性質的固體物�(zhì)稱為固體電解�(zhì)。固體電解質是離子晶體結�(gòu),靠空穴使離子運�(dòng)�(dǎo)�,與P型半�(dǎo)體空穴導電的�(jī)理相似�

純氧化鋯(ZrO2)不�(dǎo)�,摻雜一定比例的低價金屬物作為穩定劑,如氧化鈣(CaO2�、氧化鎂(MgO)、氧化釔(Y2O3�,就具有高溫�(dǎo)電性,成為氧化鋯固體電解質�

為什么加入穩定劑�,氧化鋯就會具有很高的離子導電性呢�

這是�?yàn)?,摻有少量CaO2 的ZrO2混合物,在結晶過程中,鈣離子�(jìn)入立方晶體中,置換了鋯離�。由于鋯離子�+4�(jià),而鈣離子�+2�(jià),一�(gè)鈣離子�(jìn)入晶�,只帶入了一�(gè)氧離�,而被置換出來的鋯離子帶出了兩�(gè)氧離�,結�,在晶體中便留下了一�(gè)氧離子空穴。例如:(ZrO2�0.85 (CaO2�0.15這樣的氧化鋯(氧化鋯的摩爾分?jǐn)?shù)�85%、氧化鈣的摩爾分?jǐn)?shù)�15%�,則具有7�5%的摩爾分?jǐn)?shù)的氧離子空穴,是成了一種良好的氧離子固體電解質�

在一�(gè)高致密的氧化鋯固體電解質的兩�(cè),用燒結的方法制成幾微米到幾十微米厚的多孔鉑層作為電�,再在電極上焊上鉑絲作為引線,就�(gòu)成了氧濃差電池,如果電池左側通入?yún)⒈葰怏w(空氣),其氧分壓為p0;電池右�(cè)通入被測氣體,其氧分壓為p1(未知)�

�(shè)p0 > p1,在高溫下(650�850℃),氧就會從分壓大的p0一�(cè)向分壓小的p1�(cè)�(kuò)散,這種�(kuò)�,不是氧分子透過氧化鋯從P0�(cè)到P1�(cè),而是氧分子離解成氧離子后,通過氧化鋯的過程�

�750℃左右的高溫中,在鉑電極的催化作用下,在電池的P0�(cè)�(fā)生還原反�(yīng),一�(gè)氧分子從鉑電極取�4�(gè)電子,變成兩�(gè)氧離子(O2-)�(jìn)入電解質,即:O2(P0�+ 4e �2O2-P0�(cè)鉑電極由于大量給出電子而帶正電,成為氧濃差電池的正極或陽極。這些氧離子�(jìn)入電解質�,通過晶體中的空穴向前�(yùn)�(dòng)到達右側的鉑電極,在電池的P1�(cè)�(fā)生氧化反�(yīng),氧離子在鉑電極上釋放電子并�(jié)合成氧分子析�,即�2O2- - 4e →O2(P1�

P1�(cè)鉑電極由于大量得到電子而帶�(fù)�,成為氧濃差電池的負極或陰極�

這樣在兩�(gè)電極�,由于正�(fù)電荷的堆積而形成一�(gè)電勢,稱之為氧濃差電�(dòng)�(shì)。當用導線將兩�(gè)電極連成電路�(shí),負極上的電子就�(huì)通過外電路流到正�,再供給氧分子形成離�,電路中就有電流通過。氧濃差電動�(shì)的大�,與氧化鋯固體電解質兩側氣體中的氧濃度有�(guān)�

氧化鋯氧傳感器工作原�

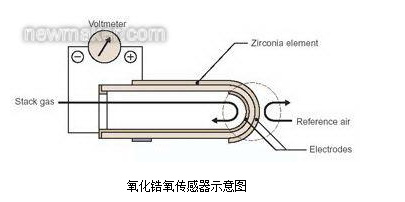

在氧化鋯電解�(zhì)(ZrO2�)的兩�(cè)面分別燒�(jié)上多孔鉑(Pt)電�,測量電池本體分�3層:�(電極)─氧化�(電解�(zhì))─�(電極)。鉑電極是多孔性的。煙道氣體通過過濾器或校驗氣體通過傳導管�(jìn)入測量電池被�(cè)氣體一�(cè),而另一�(cè)為參比空�(含氧20.60�)�

兩種含氧濃度不同的氣體作用在�(cè)量電池,便產生一�(gè)以對�(shù)為規律的電勢(兩側的氧濃度差愈�, 電勢信號愈大)。毫伏信�(hào)�(jīng)氧分析儀�(zhuǎn)換成0�10mA�4�20mA�(biāo)�(zhǔn)電流。此電流由氧分析儀接線端子輸出�

�(cè)量電池的工作溫度�(shè)置為高于650℃的恒定溫度, 為了保持工作溫度恒定,用一支K型熱電偶�(cè)量電池的工作溫度,經氧分析儀�(nèi)的溫度控制器�(diào)節加熱器的加熱電壓�

�(dāng)�(cè)量煙氣溫度高�700℃時,傳感器組成中省去加熱器和測�?zé)犭娕�?/p>

在理想狀�(tài)�,當被測煙氣與參比氣濃度一樣時,其輸出電勢E值為 0 mV, 但在�(shí)際應用中,鋯管實際條件和�(xiàn)�(chǎng)情況均不是理想狀�(tài)。故事實上的鋯管是偏離此值的。實際上,一定氧含量鋯管輸出的電�(shì)為理論值和本底電勢的和,我們稱為無濃差條件下鋯管輸出的電勢值為本底電勢或稱為零位電�(shì),此值的大小又在不同溫度下呈不同的值,并且隨鋯管使用期延長而變�。因�,如不對此情況處�,會�(yán)重影響整套測氧儀的準確和探頭壽命�

氧化鋯氧量分析儀的結�(gòu)及種�

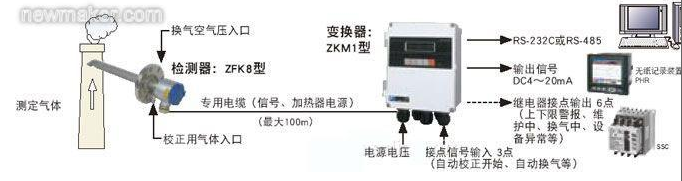

氧化鋯氧量分析儀的構成是由氧傳感�(又稱氧探�、氧檢測�)、氧分析儀(又稱變送器、變送單元、轉換器、分析儀)以及防塵裝置、熱電偶、加熱器、標�(zhǔn)氣體�(dǎo)�、接線盒以及外殼殼體等組��

防塵裝置由防塵罩和過濾器組成,能防止煙氣中的灰塵�(jìn)入氧化鋯鋯管�(nèi)�,使鋯管元件免受污染,并能起到緩沖氣樣作用�

氧化鋯管元件是氧探頭的核心部�,由它產生氧濃差電勢信號。氧化鋯管是陶瓷類金屬氧化物,使用時必須避免劇烈震動,以免損壞鋯管元��

熱電偶是探頭�(nèi)置加熱器恒溫控制之用,也是測量鍋�、窯爐煙道中被測氣體的溫度的元件,為氧量�(jì)算提供一�(gè)溫度信號�

加熱器的作用是提供氧化鋯固體電解�(zhì)元件正常工作所需的溫�,從而使其在低于600℃的被測煙氣�(huán)境中也能正常工作�

來自氧探頭的氧電�(shì)信號、熱偶溫度信�(hào)�(jīng)放大送A/D�(zhuǎn)換電�,與校正系數一起�(jìn)行數�(jù)處理,即可得出氧含量的百分含�。同�(shí),系�(tǒng)可實行氧電勢、探頭溫�、校正系�(shù)值的顯示,并�(duì)鋯管的加熱電爐�(jìn)行恒溫控�,且輔以斷偶、超溫保�(hù)、熱偶反接保�(hù),確保系�(tǒng)可靠工作�

按檢�(cè)方式的不�,氧化鋯氧探頭分為兩大類:采樣檢�(cè)式氧探頭及直插式氧探��

采樣檢測式氧探頭

采樣檢測方式是通過�(dǎo)引管,將被測氣體�(dǎo)入氧化鋯檢測�,再通過加熱元件把氧化鋯加熱到工作溫度(750℃以上)。氧化鋯一般采用管狀,電極采用多孔鉑電極。其�(yōu)�(diǎn)是不受檢�(cè)氣體溫度的影�,通過采用不同的導流管可以檢測各種溫度氣體中的氧含�,這種靈活性被�(yùn)用在許多工業在線檢測�。其缺點是反�(yīng)�(shí)間慢;結�(gòu)�(fù)�,容易影響檢�(cè)精度;在被檢�(cè)氣體雜質較多�(shí),采樣管容易堵塞;多孔鉑電極容易受到氣體中的�,砷等的腐蝕以及�(xì)小粉塵的堵塞而失�;加熱器一般用電爐絲加�,壽命不�(zhǎng)�

在被檢測氣體溫度較低�0℃~650℃),或被測氣體較清潔時,適宜采樣式檢測方式,如制氮�(jī)�(cè)氧,�(shí)�(yàn)室測氧等�

直插檢測式氧探頭

直插式檢�(cè)是將氧化鋯直接插入高溫被�(cè)氣體,直接檢�(cè)氣體中的氧含�,這種檢測方式適宜被檢�(cè)氣體溫度�700℃~1150℃時(特殊結�(gòu)還可以用�1400℃的高溫),它利用被�(cè)氣體的高溫使氧化鋯達到工作溫�,不需另外用加熱器。直插式氧探頭的技�(shù)�(guān)鍵是陶瓷材料的高溫密封和電極問題�

由于需要將氧化鋯直接插入檢�(cè)氣體中,�(duì)氧探頭的�(zhǎng)度有較高要求,其有效�(zhǎng)度在500mm�1000mm左右,特殊的�(huán)境長度可�(dá)1500mm。且檢測精度,工作穩定性和使用壽命都有很高的要�,因此直插式氧探頭很難采用傳�(tǒng)氧化鋯氧探頭的整體氧化鋯管狀�(jié)�(gòu),而多采取技�(shù)要求較高的氧化鋯和氧化鋁管連接的結�(gòu)。密封性能是這種氧化鋯氧探頭的最�(guān)鍵技�(shù)之一。目前國際上最先�(jìn)的連接方式,是將氧化鋯與氧化鋁管永久的焊接在一起,其密封性能極佳,與采樣式檢�(cè)方式�,直插式檢測有顯而易見的�(yōu)�(diǎn):氧化鋯直接接觸氣體,檢�(cè)精度�,反�(yīng)速度快,維護量較��
